Diagnostic Charpente Métallique
Expertise, Calcul de Portance et Vérification de Résistance
Votre charpente acier présente des signes de corrosion, de déformation ou doit accueillir des panneaux photovoltaïques ? BIBTP, bureau d’études spécialisé en diagnostic structurel, réalise l’inspection complète, les calculs Eurocode 3 et les préconisations de renforcement de votre structure métallique.
+1 500 missions
Devis gratuit 48h
Calculs Eurocode 3Qu'est-ce qu'un diagnostic de charpente métallique ?
Le diagnostic de charpente métallique est une expertise technique réalisée par un ingénieur structure pour évaluer l’état de conservation, la stabilité et la capacité portante d’une ossature en acier existante. Il produit un rapport exploitable par l’architecte, le bureau de contrôle ou l’installateur PV.
Identifier les pathologies
Corrosion, déformations, fissures de soudures, défauts d’assemblages boulonnés.
Vérifier la conformité Eurocode 3
Contrôle de la structure selon les normes en vigueur : résistance, stabilité, flèche admissible.
Calculer la portance résiduelle
Détermination de la capacité réelle et des marges disponibles pour de nouvelles charges (PV, mezzanine, pont roulant).
Préconiser les renforcements
Solutions chiffrées : ajout de profilés, reprise d’assemblages, traitement anticorrosion, remplacement d’éléments.
💡 Diagnostic vs Étude neuve vs Expertise judiciaire
Un bureau d’étude charpente métallique en conception dimensionne une structure neuve. Le diagnostic porte sur une structure existante dont on évalue l’état réel. L’expertise judiciaire, elle, est ordonnée par un tribunal — BIBTP intervient aussi en assistance à expertise judiciaire.
Pourquoi et quand faire diagnostiquer votre charpente métallique ?
Sécuriser votre bâtiment
Structure affaiblie par la corrosion ou sous-dimensionnée ? Le diagnostic détecte les faiblesses avant qu’elles ne deviennent critiques.
Avant installation photovoltaïque
Les panneaux ajoutent 15 à 50 kg/m² de surcharge. Une étude de portance toiture est indispensable avant tout projet PV.
Réhabilitation ou changement d’usage
Extension, surélévation, création de mezzanine, ajout de pont roulant : il faut connaître la capacité disponible.
Exigence assureurs / décennale
Les compagnies d’assurance exigent souvent une étude de structure pour couvrir les travaux en garantie décennale.
Après un sinistre
Incendie, tempête, choc, inondation : un diagnostic s’impose même sans dommages apparents. L’acier peut avoir subi des contraintes invisibles.
Transaction immobilière
Le diagnostic s’inscrit dans la due diligence technique et permet d’anticiper les coûts de remise en état.
Pathologies courantes des charpentes métalliques
| Pathologie | Signes visibles | Gravité | Action requise |
|---|---|---|---|
| Corrosion généralisée | Rouille sur profilés, écaillage peinture | Moyenne → Haute | Mesure épaisseurs résiduelles, traitement anticorrosion |
| Corrosion pieds de poteaux | Rouille concentrée en base, perte de section | Élevée | Diagnostic urgent, renforcement ou remplacement |
| Déformations (flèche, déversement) | Pannes fléchies, poutres inclinées latéralement | Élevée | Calcul de vérification EC3, renfort si dépassement |
| Flambement poteaux | Poteau déformé, voilement d’âme | Critique | Mise en sécurité immédiate, recalcul, renforcement |
| Défauts d’assemblages | Boulons desserrés/manquants, soudures fissurées | Moyenne | Resserrage, remplacement, reprise de soudures |
| Sous-dimensionnement | Taux de travail > 100%, normes anciennes | Variable | Recalcul EC3, renforcement si nécessaire |
⚠️ Attention aux pieds de poteaux
Les pieds de poteaux métalliques sont la zone la plus vulnérable : remontées capillaires, stagnation d’eau, chocs d’engins. Une corrosion en pied peut entraîner l’effondrement du bâtiment. Cette zone doit faire l’objet d’une attention prioritaire lors de tout diagnostic.
Calcul de portance et vérification de résistance
Le calcul de portance d’une charpente métallique détermine si la structure peut supporter les charges actuelles et futures (panneaux PV, mezzanine, pont roulant). Cette vérification de résistance suit un protocole normalisé selon l’Eurocode 3.
📊 Descente de charges
Inventaire complet des charges appliquées : poids propre de la charpente, couverture (bacs acier, isolation), charges d’exploitation, charges climatiques (neige et vent selon zones NV65/EC1), surcharges projetées (PV, équipements).
📐 Vérifications Eurocode 3
ELU résistance : traction, compression, flexion, cisaillement, interaction. ELU stabilité : flambement, déversement, voilement. ELS : flèche admissible (L/200 à L/250 selon usage). Assemblages : boulons, soudures, platines.
💻 Modélisation numérique
Nos ingénieurs modélisent la structure sur logiciels professionnels (Robot Structural, RFEM, SCIA Engineer) pour vérifier chaque élément et chaque assemblage avec précision.
📄 Note de calcul exploitable
Le livrable : une note de calcul complète avec taux de travail de chaque élément, marges disponibles, et conclusion claire (OK / renforcement nécessaire). Document exploitable par l’architecte et le bureau de contrôle.
🎯 Taux de travail : l’indicateur clé
Le taux de travail exprime le ratio entre la sollicitation réelle et la résistance de l’élément. Un taux < 100% signifie que l’élément est conforme. Au-delà, un renforcement est nécessaire. Notre rapport indique le taux de chaque élément critique et la marge disponible pour votre projet.
Comment BIBTP réalise votre diagnostic de charpente métallique
1 — Analyse documentaire
Plans d’origine, notes de calcul, DOE, historique des modifications et sinistres. Définition du programme d’investigations avec vous.

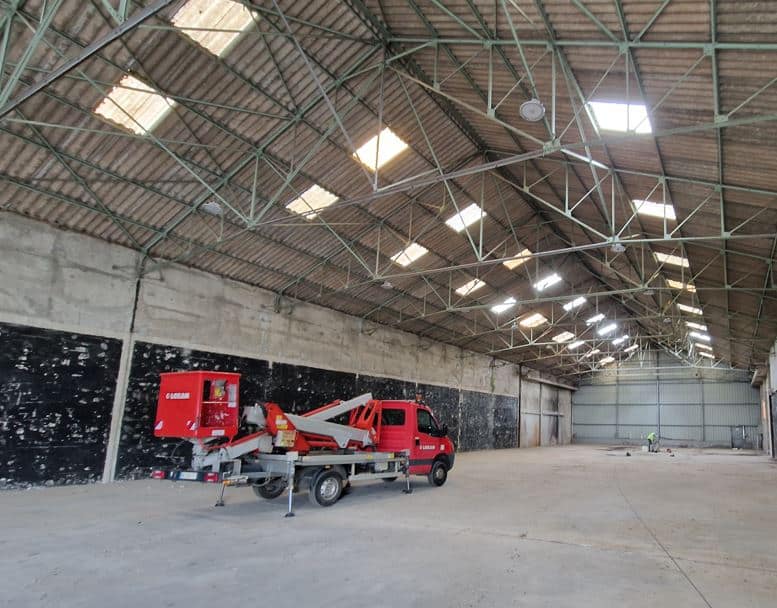

2 — Inspection visuelle et relevé
Examen de tous les éléments accessibles, reportage photo, relevé des sections (IPE, HEA, HEB, UPN…), identification des désordres avec localisation précise.
3 — Investigations complémentaires
Selon besoins : mesure d’épaisseurs résiduelles (corrosion), prélèvement d’acier + essais labo (limite d’élasticité, soudabilité), Ferroscan et radar GPR sur dalles béton, scléromètre sur appuis béton, reconnaissance de fondations.
4 — Modélisation et calculs Eurocode 3
Modélisation numérique de la charpente, descente de charges complète, vérifications ELU/ELS, taux de travail de chaque élément, marges disponibles.
5 — Rapport et préconisations
Rapport complet : description de l’ouvrage, résultats d’investigations, notes de calcul, conclusion sur la faisabilité, préconisations de renforcement chiffrées si nécessaire.
📄 Contenu du rapport
Description et relevé de la structure existante • Reportage photo commenté • Résultats des investigations et essais • Hypothèses de charges • Notes de calcul Eurocode 3 • Taux de travail par élément • Conclusion : faisabilité OUI / NON / SOUS CONDITIONS • Préconisations de renforcement avec estimation budgétaire.
Nos équipements d'investigation
📏 Relevé dimensionnel
Pieds à coulisse, télémètres laser. Identification des profilés : IPE, HEA, HEB, UPN, cornières, tubes.
🔬 Prélèvement acier + labo
Échantillon analysé : limite d’élasticité, composition chimique, soudabilité.
📡 Ferroscan
Détection armatures dans dalles béton associées. Précision ±2 mm.
🔊 Radar GPR
Auscultation en profondeur (60 cm) des fondations et dalles support.
🔨 Scléromètre
Estimation résistance béton des appuis, longrines et massifs de fondation.
📷 Mesure épaisseurs
Mesure ultrasonore des épaisseurs résiduelles des profilés corrodés.
Types de charpentes et bâtiments diagnostiqués
Diagnostic de hangars agricoles et industriels
Hangars agricoles, entrepôts logistiques, ateliers de production : ces structures en portiques simples avec bacs acier présentent des problématiques récurrentes — corrosion en ambiance humide, pannes sous-dimensionnées pour le PV, vieillissement des assemblages.
Secteurs d’intervention
Les ERP et ERT font l’objet d’exigences particulières. Voir aussi le diagnostic structurel obligatoire.
Diagnostic charpente métallique pour installation photovoltaïque
Les grandes toitures de hangars et entrepôts sont idéales pour le photovoltaïque. Mais les charpentes métalliques, souvent dimensionnées au plus juste, nécessitent une vérification de portance avant tout projet PV.
Les pannes sont souvent le point faible : dimensionnées pour la couverture bacs acier seule, elles ne disposent pas toujours de la réserve nécessaire pour reprendre la surcharge PV cumulée aux charges climatiques. Notre rapport précise si la charpente peut accepter l’installation en l’état ou si des renforcements (doublage de pannes, ajout de lisses) sont nécessaires.
Quand un renforcement de charpente est-il nécessaire ?
🔴 Signes d’insuffisance
- Taux de travail > 100% sur un ou plusieurs éléments
- Flèche des pannes dépassant L/200
- Corrosion avec perte de section > 10%
- Assemblages dégradés (boulons, soudures)
- Contreventement insuffisant ou absent
- Déformations visibles (flambement, déversement)
✅ Solutions de renforcement
- Doublage de pannes pour réduire les portées
- Ajout de profilés (UPN, IPE) sous éléments existants
- Reprise des assemblages (boulons HR, soudures)
- Ajout de contreventements (croix de Saint-André)
- Traitement anticorrosion (sablage + métallisation)
- Remplacement d’éléments trop dégradés
💡 Dans 70% des cas, les renforcements nécessaires restent limités et économiquement viables. L’étude de diagnostic permet de chiffrer précisément ces travaux avant de vous engager.
Nos références en diagnostic de structure métallique
📍 Diagnostic charpente métallique — Paris / Montreuil (93)
Mission de diagnostic structure charpente métallique dans le cadre d’un projet de réhabilitation et d’installation photovoltaïque. Programme : inspection visuelle, relevé géométrique, reconnaissance de fondations, prélèvement acier, sondages structurels sur dalle béton.
🏭 Hangars industriels
Diagnostics de bâtiments de production en région Centre-Val de Loire et Île-de-France.
☀️ Projets photovoltaïques
Études de portance pour installations PV sur toitures agricoles, logistiques et commerciales.
🔥 Expertises sinistres
Diagnostics post-incendie, post-tempête et post-choc sur structures métalliques.
FAQ — Diagnostic charpente métallique
Besoin d’un diagnostic de charpente métallique ?
Nos ingénieurs structure analysent votre charpente acier et vous remettent un rapport complet avec calculs Eurocode 3. Intervention sur toute la France.
📞 01 87 20 00 66📧 Demander un devis gratuit
BIBTP — Bureau d’Ingénierie du Bâtiment et des Travaux Publics
+1 500 missions réalisées · 6 agences · Experts structure certifiés
