Diagnostic structurel et étude pathologique
DIAGNOSTIC STRUCTUREL
Le diagnostic structurel d’un bâtiment est un processus qui vise à évaluer la sécurité et la stabilité de la structure d’un bâtiment. Cette évaluation est souvent effectuée lors de la construction d’un nouveau bâtiment, lors de l’achat d’un bâtiment existant, ou lorsque des problèmes structurels sont soupçonnés. Dans ce cas de figure, Le diagnostic structurel ( ou diagnostic structure) consiste en l’examen de la nature d’une situation, d’un problème ou d’un désordre. L’objectif est de déterminer l’origine d’un problème afin de déterminer les actions à mettre en place pour résoudre ce dernier et pérenniser l’ouvrage.
Diagnostic structurel- contexte
Le diagnostic structure se fait généralement pour avoir une idée sur l’état de conservation d’un ouvrage ou dans le cadre d’une réhabilitation. Il apporte donc tous les éléments permettant au maître d’ouvrage de décider et pré-chiffrer les futurs Travaux.
Le diagnostic structurel commence généralement par une inspection visuelle de l’extérieur et de l’intérieur de la structure. Les experts en structure examine les fondations, les murs porteurs, les planchers et les plafonds pour déterminer s’ils répondent aux normes de sécurité minimales pour les bâtiments. Ils peuvent également utiliser des outils tels que des niveaux à bulle et des instruments de mesure de la déformation pour surveiller les mouvements de la structure.
Le diagnostic structurel peut également impliquer des tests plus avancés, tels que des tests de charge pour mesurer la capacité de la structure à supporter des charges supplémentaires, tels que le poids des personnes, des meubles et des équipements. Les experts en structure peuvent également utiliser des équipements tels que des caméras endoscopiques pour examiner les zones difficiles d’accès et les joints de construction.
L’objectif principal de l’évaluation de la structure d’un bâtiment est de déterminer s’il répond aux normes de sécurité minimales pour les bâtiments. Cela peut inclure la vérification de la qualité des matériaux utilisés pour la construction, la conformité aux codes de construction locaux, la stabilité de la structure en cas de séisme, et la capacité de la structure à supporter les charges de travail quotidiennes.
Le diagnostic structurel peut également aider à identifier les problèmes potentiels tels que la corrosion, la déformation et la fissuration qui peuvent indiquer la nécessité de réparations ou de renforcements. Cette information peut aider à prolonger la durée de vie du bâtiment et à éviter les coûts futurs liés aux réparations ou à la reconstruction.
De même, un diagnostic structurel peut être réalisé suite à l’apparition d’un désordre. Il permettra dans ce cas de déterminer l’origine des désordres et préconiser les travaux de réparation.
Notre bureau d’étude , spécialisé en diagnostic balcon, structures et sondages, peut intervenir pour inspecter, examiner et expertiser votre ouvrage. Nous intervenons sur tout le territoire et plus particulièrement dans des villes comme: Paris, Orléans, Tours, Châteauroux,Limoges,Saint-Amand-Montrond, Bourges,Clermont Ferrand , Quimper, Nantes, Bordeaux, Marseille..
Nos diagnostics se réalisent principalement sur les ouvrages suivant :
Les attentes de nos clients
- Vérifier la sécurité des personnes et les conditions d’exploitation de l’ouvrage.
- Caractériser un désordre et déterminer son impact sur la solidité de l’ouvrage.
- Proposer des solutions de réparation adapté aux problème rencontrés.
- Etudier la faisabilité d’un changement de type d’exploitation d’un bâtiment et proposer des solutions de renforcement le cas échéant.
- Définir un programme adapté à leurs besoins.
Chaque diagnostic et expertise commence tout d’abord par une analyse documentaire et une étude historique de l’ouvrage cela permettra de :
- déterminer la date approximative de construction
- Etude de l’environnement de l’ouvrage
- l’historique de travaux de réhabilitation et/ou de renforcement
- récupérer les éventuels plans d’exécution
Il existe plusieurs types de diagnostic structurel pour étudier un ouvrage:
Le diagnostic structurel par inspection visuelle
Ce type diagnostic consiste à faire intervenir un de nos ingénieur spécialiste pour examiner visuellement votre ouvrage. Par conséquent, il permet de relever les désordres majeurs et préconiser le cas échéant des mesures d’urgence de sécurisation. Ensuite et selon le cas, des investigations complémentaires peuvent être demandées pour compléter le diagnostic et avoir des conclusions définitives. Il permet de détecter :
- Les éclats de béton
- Epaufrure
- les déformation dur les structures ( flèches, flambement , déversement)
- humidité
- corrosion avec perte de section ou non
- Affaissement et tassement
- les fissures et leurs natures notamment pour les balcons et les murs de soutènement
- les différentes pathologies de nature chimique
Le diagnostic structurel par sondage destructif et non destructif.
L’objectif d’un sondage structurel consiste à apporter des preuves, des éléments permettant d’étayer les conclusions et affiner les préconisations de réparation.
il se fait avec des moyens destructifs comme :
- Carroteuse : Elle s’utilise pour caractériser un éléments porteur ( poutre, voile, plancher). Les carottages se font principalement pour prélever des carottes et déterminer par la suite la résistance mécanique du béton en place.
- Burineur : Il permet de dégager ponctuellement les aciers pour relever les diamètres et inspecter leur état de conservation.
ou avec des moyens non destructif comme :
- Ferroscan : Les mesures avec cet appareil se réalisent par détection linéaire ou par imagerie. Premièrement, ces mesures permettent de localiser les armatures des différentes zones et deuxièmement déterminer l’enrobage moyen des aciers extérieurs soumis aux agressions extérieures. L’interprétation des résultats permet d’évaluer si la présence des désordres est alors associée ou non à la présence des aciers.
- Radar de structure : En raison de fiabilité le radar de structure est indispensable pour toute mission d’expertise en bâtiment. Il détecte et localise les armatures et les câbles de précontrainte. Ainsi qu’à la mesure d’épaisseur de béton (exemple dallage, dalle ou voile).
- Scléromètre : il permet de caractériser l’homogénéité d’une surface en béton d’une manière non destructive. Les mesures réalisées permettent d’avoir un indice sclérométrique. Après un étalonnage sur des éprouvettes bétons provenant de la même structure, les indices peuvent donner une idée sur la résistance du béton.
Le diagnostic de structure avec contre calculs.
Les deux types de diagnostic cités précédemment peuvent être compiler avec un contre -calcul pour justifier un désordre ou déterminer la capacité portante d’une structure. (Exemple : déterminer la capacité portante d’un plancher en béton armé pour étudier la faisabilité de transformer un bâtiment d’habitation en bureaux). Enfin, et selon le cas, ces trois types de missions se font séparément ou de manière complémentaire.
Enfin, le diagnostic structurel peut également jouer un rôle important dans la planification de la maintenance préventive. Les experts en structure peuvent utiliser les résultats du diagnostic pour déterminer les domaines de la structure qui nécessitent une attention particulière, et planifier les réparations nécessaires pour garantir la sécurité et la durabilité à long terme de la structure.
En conclusion, le diagnostic structurel d’un bâtiment est un processus crucial pour garantir la sécurité et la stabilité de la structure. Il peut aider à identifier les problèmes potentiels, à prolonger la durée de vie du bâtiment et à planifier la maintenance préventive .
Nos dernieres missions de diagnostic structurel

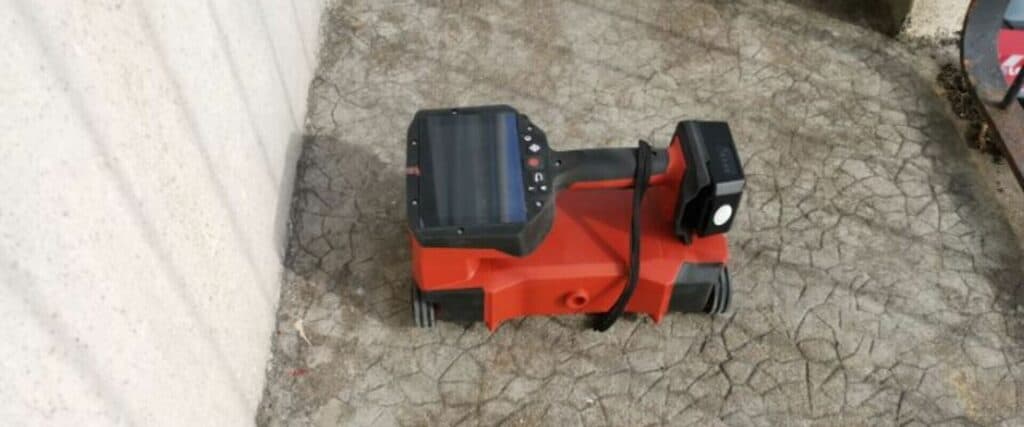

Contrôle des enrobages d’aciers avec un Ferroscan
