Étude de structure : descente de charges, note de calcul et plans
Descente de charges, note de calcul, plans : ce que contient une étude de structure, quand la commander et comment elle se déroule sur un bâtiment existant.
L'étude de structure bâtiment désigne l'étude des éléments structurels d'un ouvrage : murs porteurs, planchers, colonnes, poutres et fondations. Elle garantit la solidité, la stabilité et la durabilité du bâtiment.
On parle aussi d'étude structurelle. Sur un bâtiment neuf, elle sert à dimensionner les ouvrages. Sur un bâtiment existant, elle vérifie que la structure en place supporte les charges actuelles et celles du projet : nouvelle ouverture, surélévation, changement d'usage, équipement lourd.
Étude de structure ou diagnostic structure ?
Le diagnostic constate l'état réel de l'ouvrage : matériaux, sections, ferraillage, désordres. L'étude de structure exploite ces données par le calcul. Sur l'existant, l'une ne va pas sans l'autre : voir notre page de référence sur le diagnostic structure.
Importance de l'étude de structure
La structure d'un bâtiment peut être soumise à diverses actions : charges d'exploitation, vibrations, effets du vent et de la neige. Une étude de structure permet d'anticiper ces sollicitations et d'y répondre de manière sécurisée.
Pour un maître d'ouvrage, un syndic ou un maître d'œuvre, elle apporte trois choses : la preuve par le calcul que le projet est réalisable, les hypothèses dont l'entreprise a besoin pour chiffrer, et un document technique à remettre au contrôleur technique et à l'assureur.
Les éléments de structure d'un bâtiment
Fondations
Semelles, radiers, pieux : elles transmettent au sol l'ensemble des charges du bâtiment.
Porteurs verticaux
Murs porteurs, poteaux et voiles reprennent les charges des niveaux supérieurs.
Planchers et poutres
Dalles, poutrelles, solives et poutres portent les charges d'exploitation et les reportent sur les porteurs.
Charpente
Bois, métal ou béton : elle porte la couverture et reprend la neige et le vent.
Contreventement
Voiles, croix et planchers rigides assurent la stabilité horizontale de l'ensemble.
Travaux structurels : définition. Sont structurels les travaux qui modifient l'un de ces éléments ou les charges qu'il reprend : ouverture dans un mur porteur, trémie dans un plancher, suppression d'un poteau, surélévation. Ils appellent une étude de structure préalable.
Quand faut-il une étude de structure ?
- Ouverture ou suppression d'un mur porteur, création d'une trémie d'escalier ou d'ascenseur
- Surélévation ou extension qui ajoute des charges sur l'existant
- Changement d'usage : bureaux en logements, stockage, archives, salle recevant du public
- Installation d'équipements lourds en toiture ou sur plancher
- Fissures, flèches ou désordres dont il faut vérifier les conséquences par le calcul
- Réhabilitation lourde d'un immeuble, d'un bâtiment tertiaire ou d'une maison
Pour un projet de travaux sur l'existant, voir aussi notre page bureau d'étude structure pour la rénovation.
Que contient une étude de structure ?
Hypothèses
Charges permanentes et d'exploitation, neige, vent, caractéristiques des matériaux mesurées ou retenues.
Descente de charges
Le cheminement des efforts, niveau par niveau, de la toiture jusqu'aux fondations.
Note de calcul
Vérification de chaque élément critique aux états limites, selon les Eurocodes.
Plans et schémas
Repérage des porteurs, principes de renforcement et détails utiles à l'entreprise.
Conclusions
Ce qui est admissible, ce qui ne l'est pas, et les renforcements à prévoir, classés par priorité.
Les critères essentiels d'une étude de structure
Robustesse
Fourniture de liens verticaux et horizontaux efficaces pour mobiliser des chemins de charge alternatifs en cas d'endommagement.
Souplesse
Concevoir pour les exigences futures : changement d'usage, charges plus élevées. Équilibre entre légèreté et flexibilité.
Durabilité
Utilisation de matériaux durables, réutilisation des structures existantes, matériaux recyclés et provenant de sources responsables.
Efficacité des ressources
Réduction des nouveaux matériaux, rénovation des bâtiments existants, construction pour la déconstruction future.
BIBTP réalise votre étude de structure
Cadrage et documentation
Analyse des plans existants, historique des travaux, définition de la mission et des objectifs.

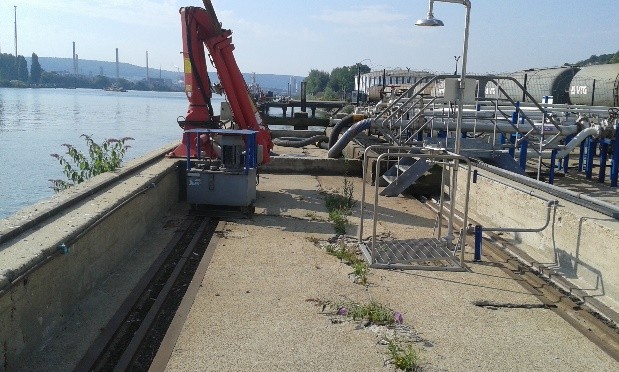

Inspection sur site
Visite par un ingénieur BIBTP : relevé géométrique, constat des désordres, identification des zones critiques.
Investigations
Ferroscan, sondages structurels et carottages pour caractériser les matériaux in situ.
Calculs Eurocodes
Vérification ELU/ELS, descente de charges, dimensionnement des principes de renforcement si nécessaire.
Rapport complet
Note de calcul, plans et schémas, rapport de synthèse avec préconisations priorisées.
Questions fréquentes sur l'étude de structure
Un bureau d'études structure, c'est-à-dire des ingénieurs spécialisés en calcul des ouvrages. Sur un bâtiment existant, il doit aussi savoir reconnaître la structure en place : c'est le métier de notre bureau d'études structure.
L'étude de sol caractérise le terrain et sa portance. L'étude de structure porte sur l'ouvrage lui-même. Les deux se complètent dès que le projet modifie les charges transmises aux fondations.
Le plus souvent oui. Sans plans d'origine fiables, le calcul repose sur ce qui est mesuré sur place : épaisseurs, ferraillage, résistance du béton, sections des profilés ou des bois.
Cela dépend de la taille du bâtiment, des documents disponibles et des investigations nécessaires. Le délai est précisé dans chaque proposition, après échange sur votre projet.
