Pénétromètre dynamique
Pénétromètre dynamique dans le diagnostic de dallage
Le pénétromètre dynamique fait partie des outils clés utilisés par BIBTP lors des diagnostics de dallage. Il est particulièrement utile pour évaluer la portance des couches superficielles, notamment le sol de forme sous la dalle, et identifier des zones de faible résistance avant tout renforcement ou modification de l’usage du local

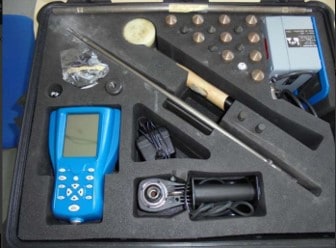

Le pénétromètre dynamique type PANDA est très utile lors d’un diagnostic dallage permet d’avoir une idée sur la portance d’un sol non rocheux. Le principe d’un essai Panda consiste à mesurer, au cours du battage des tiges, l’enfoncement dans le sol. Pour chaque coup de marteau la puissance de l’impact est mesurée automatiquement. La corrélation entre la puissance de l’impact et l’enfoncement permet de donner une idée sur la résistance du sol. Plusieurs pointes fixes et perdues peuvent être utilisées.
L’analyse des données et résultats sur logiciel permet de déterminer et limiter les couches traversées par les tiges.
Cet appareil est utilisé régulièrement pour conforter et affiner un diagnostic structurel.
Pourquoi intégrer cet essai dans votre diagnostic ?
Lorsqu’un dallage présente des signes d’affaissement, fissuration ou soulèvement, il est impératif de mesurer la capacité portante du sol de fondation. L’essai au pénétromètre dynamique répond précisément à cette exigence. Il permet de :
Confirmer les hypothèses géotechniques formulées lors de l’inspection visuelle
Déterminer avec précision si la capacité portante est suffisante pour les charges futures
Identifier rapidement les zones nécessitant un renforcement avant pose d’un nouveau dallage industriel ou la modification de l’usage du local
Un tel scénario a déjà été rencontré dans le cadre d’un projet à Versailles, où l’essai a mis en évidence une couche de sol peu résistante sous la dalle, nécessitant une adaptation de la stratégie de renforcement
En résumé il nous aide à tirer les informations suivantes :
- Aperçu général sur la portance du sol
- Corrélation entre certaines fissures structurelles et la qualité du sol au niveau de l’assise des fondations;
- Vérifier la qualité d’un compactage
Nous l’utilisons également dans un diagnostic de dallage pour déterminer les caractéristiques mécaniques de la couche de forme.
Comment se déroule l’essai ?
Chez BIBTP, l’essai au pénétromètre dynamique est réalisé selon un protocole précis :
Implantation de plusieurs points de test sur la dalle ou le sol concerné
Enfoncement contrôlé d’un échantillonneur standard à l’aide d’un marteau-pilon mécanique
Mesure du nombre de coups nécessaires pour pénétrer une profondeur donnée (souvent 15 cm)
Agrégation des données sur plusieurs points pour dresser une cartographie claire de la portance
Ces données offrent une vision locale et comparative de la résistance du sol, indispensable pour justifier le dimensionnement ou le renforcement des fondations.
Valeur ajoutée pour votre dossier technique
Les résultats de l’essai au pénétromètre sont intégrés en annexe du rapport de diagnostic, accompagnés de :
Courbes montrant le nombre de coups en fonction de la profondeur
Cartographie par plan de résistance du sol
Recommandations techniques pour confortement, reprise de fondations ou traitement localisé
Ces livrables consolidés renforcent la fiabilité de nos études, utiles pour les maîtres d’œuvre, bureaux de contrôle, experts et assureurs.
Combinez avec d’autres moyens d’investigation
L’essai au pénétromètre dynamique est efficace pour cibler les zones potentiellement délicates, mais il gagne en précision lorsqu’il est croisé avec d’autres sondages comme radar, carottage ou ferroscan. Cette approche intégrée garantit une analyse complète et fiable du dallage et de son environnement, perspectivant une réponse technique appropriée.
