Diagnostic de 150 balcons et garde-corps à Orléans

Inspection de balcon

Diagnostic balcon Orléans

Dans le cadre d’un projet de réhabilitation sur un ensemble immobilier, le bureau d’étude BIBTP a été mandaté pour réaliser une mission de diagnostic balcon à Orléans. Le diagnostic structurel a été mené sur 150 balcons et garde-corps.

Sept immeubles étaient concernés par cette mission de diagnostic balcon.

Objectif de la mission de diagnostic balcon :

Ø Vérifier l’état des garde-corps et des fixations de ces derniers

Ø étudier la solidité des balcons par calcul

Ø Proposer les travaux de réparation et de renforcement

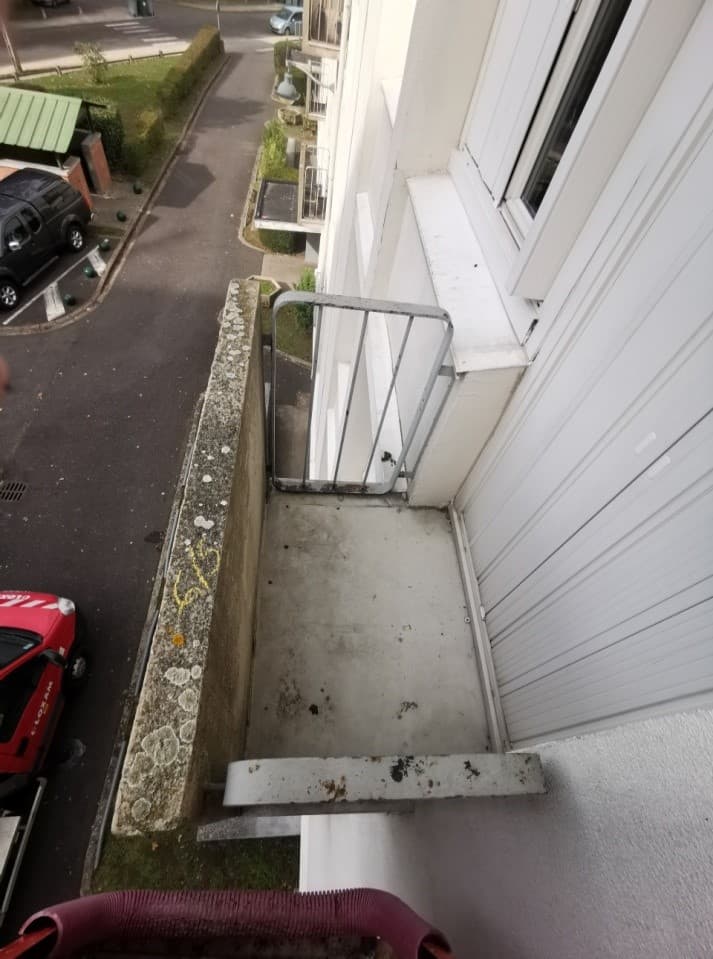

Diagnostic-balcon-orelans
releve-geometrique-balcon

Programme technique



  • Inspection visuelle de tous les balcons et garde-corps,
  • Vérifier la stabilité des garde-corps
  • Réalisation d’un relevé géométrique des balcons et garde-corps ;
  • Réalisation des sondages destructifs légers pour déterminer le ferraillage de la dalle de balcons ;
  • Des sondages destructifs légers pour vérifier le type de fixation des garde-corps sur les façades,
  • Détermination de la position et la profondeur des armatures à l’aide d’un Pachomètre de type Ferroscan et d’un Radar de structure ;
  • Des essais de carbonatation pour étudier la possibilité de corrosion des aciers.

Relevés géométriques des balcons types

Lors de notre mission de diagnostic nous avons constaté plusieurs types de balcons sur les différentes façades. Nous avons donc réalisé un relevé géométrique de chaque type de balcon.

En effet, La portée du balcon est très importante pour la vérification de la capacité portante des balcons.



essai-de-carbonatation-sur-dalle-de-balcon

Sondage destructifs léger sur la dalle du balcon

Un sondage structure a été réalisé sur chaque dalle type. Ce sondage permet de relever le diamètre des aciers, la nuance et d’étalonner le matériel non destructif.

Il a été constaté que les balcons ont un ferraillage différents d’un type de balcon à un autre

Essai de carbonatation

Pour examiner le risque de corrosion des aciers par carbonatation de béton , plusieurs essais à la phénol ont été réalisés. Pour la cas présent, la profondeur de carbonatation était nulle et par conséquent les aciers sont encore protégés.

Imagerie Ferroscan :

La réalisation des scanner sur tous les balcons avec le Ferroscan est une phase très importante pour étudier chaque balcon. En effet, le Ferroscan permet de déterminer l’enrobage des aciers haut sur chaque balcon. Cette information est primordiale pour pouvoir calculer la capacité portante de chaque balcon. Ci-après un exemple d’imagerie Ferroscan

Conclusion :

A l’issu de notre mission de diagnostic balcon Orléans, nous avons constaté que 10 balcons sur les 150 présentent une défaillance structurelle. Nous avons donc proposé des solutions de réparation sur les désordres constatés et une solution de renforcement pour les balcons non conformes
