Capacité portante d'une toiture-terrasse : vérification, exemple à Blois (41)
Diagnostic structurel et étude de portance sur plancher haut R+1 — méthode, résultats et conclusions d'ingénieur.
🏗️ Contexte de la mission

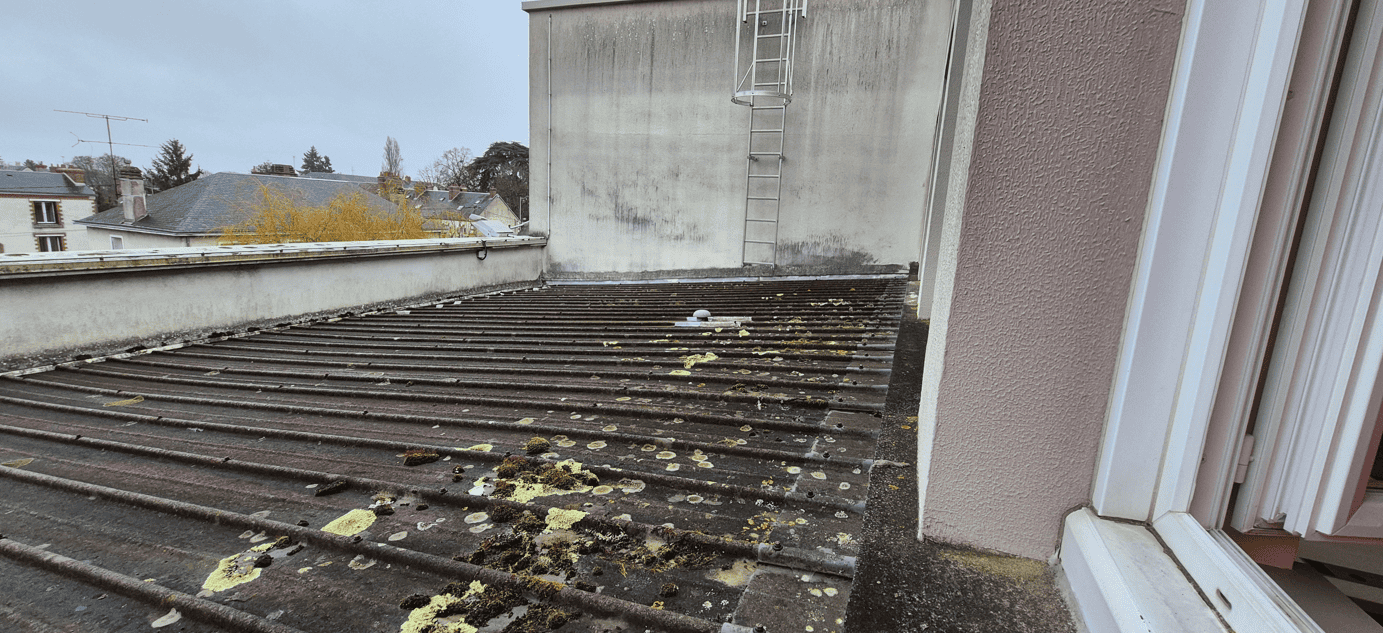

Dans le cadre d'un projet envisageant une surcharge sur la toiture d'un bâtiment situé à Blois (41), notre client nous a mandatés pour réaliser une mission de diagnostic structurel et d'étude de capacité portante de la zone concernée.
La question posée était simple mais fondamentale : la toiture existante peut-elle supporter les nouvelles charges envisagées ? Sans réponse fiable à cette question, aucun projet d'installation en toiture ne peut être engagé en toute sécurité ni couvert par les assurances.
🔬 Programme d'investigations
Pour répondre à la problématique du client, BIBTP a déployé un programme combinant investigations sur site et ingénierie de calcul.
📐 Résultats des sondages
Ces caractéristiques, typiques des constructions en béton armé de cette époque, permettent une vérification rigoureuse par le calcul selon les règles du BAEL 91.
🧱 Dalle — plancher haut R+1
Imagerie radar : épaisseur confirmée à 15 cm.
- Ferraillage : RL6 espacement 10 cm en travée
- Section d'acier : As = 2,83 cm²
- Enrobage : 3,5 cm
- Portée : 3,88 m
- Finition intérieure : plâtre 1,5 cm
🏗️ Poutre principale
Sondage destructif : section 20 × 52 cm.
- Ferraillage : 2 T16 + cadres HA6
- Section d'acier : As = 8,04 cm²
- Enrobage bas : 5,5 cm
- Portée : 5,50 m
📊 Vérification de la capacité portante par calcul
⚙️ Hypothèses de calcul — BAEL 91 révisé 99
- Résistance caractéristique du béton : fc28 = 25 MPa
- Limite d'élasticité des aciers : fe = 400 MPa (RL) / 500 MPa (TS)
- Combinaison à l'ELU : q = 1,35G + 1,5Q
- Poids volumique du béton : 2 500 kg/m³
- Éléments considérés isostatiques (hypothèse conservative)
- Complexe couverture (sans chape) : 15 kg/m²
Descente de charges — Dalle
Poids propre : 0,15 × 2 500 = 375 kg/m²
Complexe couverture : 15 kg/m²
G total dalle = 390 kg/m²
Descente de charges — Poutre
Poids propre poutre : 260 kg/ml
Dalle portée : 390 × 3,88 = 1 513 kg/ml
G total poutre = 1 773 kg/ml
✅ Résultats — Capacité portante globale
La norme exige une portance minimale de 100 kg/m² pour une toiture terrasse.
La capacité portante globale de la toiture terrasse est de 115 kg/m², déterminée par la poutre principale qui constitue l'élément dimensionnant. Cette valeur est conforme à la réglementation qui exige une portance minimale de 100 kg/m² pour une toiture terrasse.
Le client dispose désormais d'une note de calcul certifiable et opposable, lui permettant de piloter son projet en toute sécurité et de couvrir sa responsabilité de maître d'ouvrage.
🏢 Quand vérifier la capacité portante d'une toiture ?
Nombreux sont les projets qui nécessitent une vérification préalable par un bureau d'études structure :
- Installation de centrales photovoltaïques ou capteurs solaires thermiques
- Mise en place de climatiseurs, groupes froid ou équipements techniques lourds
- Création d'une terrasse accessible ou d'un toit-terrasse végétalisé
- Projet de surélévation ou ajout d'un niveau supplémentaire
- Stockage ou accumulation de charges non prévues à l'origine
- Doute sur la conformité d'une toiture au regard des charges normatives
Dans tous ces cas, la vérification de la capacité portante par un bureau d'études structure indépendant est indispensable pour garantir la sécurité des personnes et couvrir la responsabilité du maître d'ouvrage.
Quel poids un toit-terrasse peut-il supporter ?
La charge qu'un toit-terrasse accepte ne se lit pas sur un abaque. Elle dépend de la portée de la dalle, de son épaisseur, du ferraillage réellement en place et de l'état du béton. Deux terrasses d'apparence identique peuvent présenter des charges admissibles très différentes. Les Eurocodes distinguent par ailleurs la charge d'exploitation d'une terrasse accessible de celle d'une terrasse technique, ce qui change le calcul selon l'usage prévu.
Piscine, jacuzzi, jardin : les projets qui exigent une vérification
Une piscine ou un spa sur toit-terrasse concentre une charge permanente élevée sur une surface réduite, à laquelle s'ajoute le poids de l'eau. Un jardin ou une toiture végétalisée ajoute une charge qui varie fortement avec l'humidité du substrat. Dans les deux cas, la vérification porte sur la dalle, sur les poutres qui la portent et sur la descente de charges jusqu'aux fondations.
Et pour une fenêtre de toit ou une trémie ?
Créer une ouverture dans un toit-terrasse ne pose pas une question de poids mais de report de charges : la dalle perd de la matière et les efforts se redistribuent vers les rives de la trémie. Un chêvêtre ou un renfort local est souvent nécessaire.
Dans tous ces cas, la démarche est celle décrite plus haut : sondages, reconnaissance des armatures, puis calcul. Voir aussi notre page sur la capacité portante d'un plancher existant.
