BIBTP: Qui sommes nous !

Le Bureau d’Ingénierie Bâtiment Travaux Publics – BIBTP, est un bureau d’étude technique spécialisé en étude et en diagnostic structure bâtiments et ouvrages Génie Civil. Il peut intervenir pendant toutes les phases de construction ou de réhabilitation d’un ouvrage.

Ses trois activités principales sont les suivantes :

  • Diagnostics des structures ( diagnostic balcon ,bâtiment et ouvrages génie civil) avec préconisation
  • Reconnaissance des structures par sondages destructifs et non destructifs
  • Vérification de la solidité et capacité portante des structures par calcul (Béton, bois, charpente métallique).

Diagnostic structure : contexte de la mission

Suite à l’apparition de quelques désordres et fissures sur un  bâtiment situé, au centre ville de Marseille (13) .  Le bureau d’études BIBTP a été contacté  afin de réaliser un diagnostic structurel pour caractériser les désordres constatés et proposer des travaux de réparation pour pérenniser l’ouvrage.

Nous avons réalisé le programme technique suivant pour mener à bien la mission qui nous a été confiée :

Investigation sur site :

  • Reconnaissance du principe constructif au niveau des désordres,
  • Inspection visuelle de l’extérieur du bâtiment,
  • Réalisation  d’un sondage structure et d’un carottage sur la dalle de la terrasse,
  • Réalisation des imageries Ferroscan

Ingénierie

  • Analyse des résultats des investigations,
  • Avis sur la gravité des désordres
  • Préconisation des travaux de renforcement et de réparation.

Diagnostic bâtiment : Résultats:

Lors de notre Intervention il a été constaté :

  • Un léger tassement  sur la marche haute de l’escalier présent côté Nord. Ce désordre ne présente aucun danger sur la stabilité de l’escalier.
  • Nous avons relevé la présence de plusieurs plantes avec des racines pouvant engendrer des désordres sur le bâtiment.
  • Les éléments en bois de la couverture, coté sud, sont très dégradés  (pourriture).

  • La chape présente à l’extérieur du bâtiment est faïencée et fissurée.

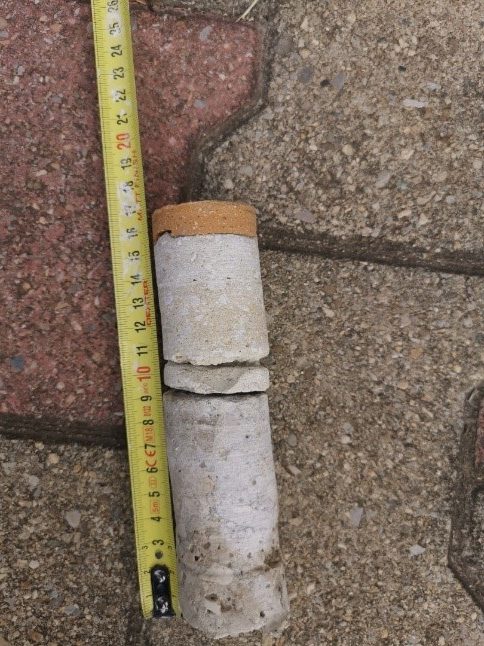

  • La dalle de la terrasse est fissurée à plusieurs endroits. Les investigations réalisées sur place ont montré que cette dalle est portée sur les murs périphériques. Pour caractériser la dalle, un carottage a été réalisé pour déterminer la composition de la dalle.
  • Nous avons accédé à la sous-face de la dalle par le vide sanitaire. Il a constaté que les fissures sont propagées jusqu’au la dalle armée. L’ouverture des fissures est moins importante en sous-face qu’on surface. En effet, les fissures en surface impactent principalement la chape de 6 cm qui est une chape non armée. Plusieurs aciers apparents corrodés se sont observés en sous face de dalle.
Diagnostic structure Marseille
sondage de structure
